产品概览

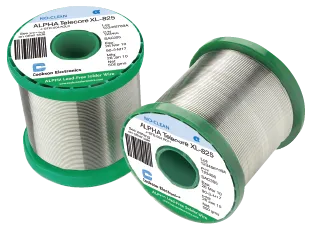

ALPHA Telecore XL-825 是一种高性能的免清洗有芯焊丝，专为要求极高可靠性的电子组装（包括手工焊接和拖焊工艺）而设计。

其具有极快的润湿速度、优异的铺展特性和极低的飞溅，有助于保持清洁的工作环境。其独特的助焊剂化学成分提供高表面绝缘电阻 (SIR) 可靠性，并根据 IPC 标准分类为 ROL1。

极快润湿： 非常适合拖焊

极低飞溅： 使用安全

优异的铺展特性： 实现出色的首次焊点

极低烟气

透明无粘性残留物： 使焊点外观良好，并易于检查

该焊丝非常适合电视、音频设备、视频/DVD、游戏机、汽车、计算机和外围设备、移动和手持设备、光伏组件组装以及各类家用电器等行业。

查看详细产品参数

标准	合金名称	熔点或固相线 / 液相线温度 °C	助焊剂含量
J-STD-006C	SAC305	217 to 221	1.1%, 2.2% & 3.3%
Proprietary	SACX Plus 0807	217 to 228	2.2% & 3.3%
Proprietary	SACX Plus 0307	217 to 228	2.2% & 3.3%
Proprietary	SnCX Plus 07	227 to 229	2.2% & 3.3%
ISO 9453	Sn99.3/Cu0.7	227	2.2% & 3.3%
ISO 9453	Sn40/Pb60	183 to 238	2.2%
ISO 9453	Sn60/Pb40	183 to 190	2.2%
J-STD-006C	Sn63/Pb37	183	1.1%, 2.2% & 3.3%
ISO 9453	Sn60/Pb38/Cu2	183 to 191	1.1% & 2.2%

* ALPHA Telecore XL-825 也可根据要求提供其他合金和助焊剂含量的产品。

物理特性	典型值
松香软化点	70 to 80 °C
酸值	160 to 180 mg KOH/g flux
卤化物含量	< 1,000ppm (根据 JIS Z 3197)
分类	JIS - 1a3N Grade AA ROL1 (根据 IPC J-STD-004A/B)

测试项目	要求	结果
电气可靠性 (Electrical Reliability)
汽车交变湿热测试 (IEC 60068-2-78)	1.0 × 10⁸ Ω 最小值 *	通过 (PASS)
JIS SIR 测试 (JIS-Z-3197)	1.0 × 10¹¹ Ω 最小值	通过 (PASS)
JIS WER 测试 (JIS Z 3283:2006)	WER Class AA >1000 ohm-m	通过 (PASS)
IPC SIR 测试 (J-STD-004B)	1.0 × 10⁸ Ω 最小值	通过 (PASS)
Bellcore SIR 测试 (GR-78-CORE)	1.0 × 10¹¹ Ω 最小值	通过 (PASS)
Bellcore EM 测试 (GR-78-CORE)	SIR(初始)/SIR (最终) < 10	通过 (PASS)
化学可靠性 (Chemical Reliability)
铜镜测试 (JIS)	无完全去除铜现象	通过 (PASS)
铜镜测试 (IPC-TM 650 TM 2.3.32)	无完全去除铜现象	通过 (PASS)
铜腐蚀测试 (JIS)	无腐蚀迹象	通过 (PASS)
铜腐蚀测试 (IPC-TM 650 TM 2.6.15)	无腐蚀迹象	通过 (PASS)

* IEC 60068-2-78 未规定最小电阻值，Alpha 采用上述说明的值。
